大多数常见的设备是由电力驱动和控制的。可以通过由传导电流的导体组成的电路传输电流来发送信号和功率。但是,电路与其周围环境(例如地面和大地)之间的相互作用会产生EM噪声,从而引起故障并产生热量。本研究开发的方程式从理论上证明了EM噪声不仅是由传输线之间的干扰引起的,而且还由与电路相连的元件的条件引起的。

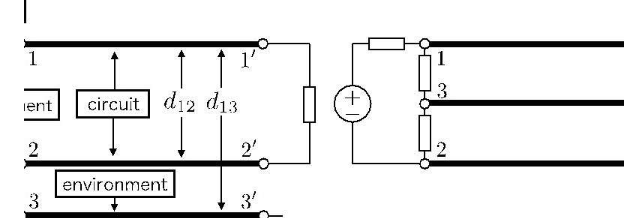

由于很难发现电磁噪声的原因,因此,根据受过训练的工程师的经验和专业知识,采取了各种措施来减少电磁噪声。为了描述EM噪声,研究人员使用了三线(多导体传输线(MTL))电路,集总参数电路连接到该电路。除了传统的两线式电路配置外,另一条导线也连接在源极侧作为接地。(图。1)

因此,这组研究人员以正常模式(NM)推导了电学方程,波动方程和反射系数,该模式代表电路信号,而共模(CM)则是通过与环境的相互作用而产生的,并引起各种噪声。考虑到MTL中的噪声模式转换,他们推导了描述NM和CM行为的方程式。

结果,他们从理论上证明,由于(a)电路与环境之间的几何关系以及(b)MTL与连接到MTL的元件之间的电连接,CM转换为NM ,从而产生EM噪声。

他们的方法可以对具有各种配置和电气连接的电路进行理论计算,从而证实三条传输线与集总电路的对称配置是消除EM噪声的唯一解决方案。(图2)

这种方法可以量化EM噪声的行为并进行时域分析,从而可以直观地了解EM噪声。这种方法有可能从根本上消除电磁噪声的根本原因。

安倍教授说:“除了改善设备性能外,我们还致力于发展“无电磁干扰的基础设施”,以创建一个人们可以使用高附加值设备,超低功耗设备以及超低废热。”

《科学报告》上发表了文章“多导体传输线中共模噪声产生的机理”。
