走向应变电子学二维材料中的引导激子

纽约城市学院物理学家及其在和德国的合作者团队在激子研究方面取得了另一项进展——存在于绝缘体、半导体和一些液体中的电中性准粒子。研究人员创造了一种“激子”线，或用于激子的一维通道。由此产生的设备有朝一日可以取代现在由标准晶体管技术执行的某些任务。

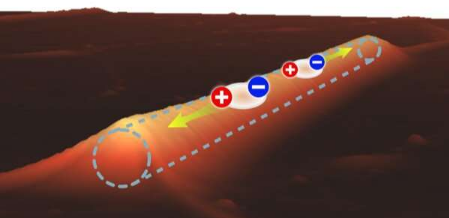

弗洛里安·迪恩伯格(FlorianDirnberger)，CCNY发现与创新中心VinodMenon研究小组的博士后，以及发表在《科学进展》杂志上的研究的主要作者之一，详细介绍了该团队的突破。“我们的主要成就是设法创造出这些激子线，本质上是用于二维半导体中激子的一维通道，”他说。“由于电荷中性激子不是简单地由外部电压控制，我们不得不依赖一种不同的方法。通过将原子级薄的2D晶体沉积在一根比人的头发细一千倍的微观细线之上，我们在二维材料中创建了一个细长的小凹痕，稍微拉开二维晶体中的原子并在材料中引起应变。对于激子来说，这个凹痕很像水的管道，一旦被困在里面，它们必然会沿着管道移动，实现激子的准一维传输。”

这一进步为新设备提供了可能性。

“在纳米尺度上操纵激子的运动实现了向激子器件迈出的重要一步，”Dirnberger指出。“基于二维半导体过渡金属二硫属化物的平台提供了一种有趣的新方法，称为应变电子学。”

可能的结果包括基于激子的创新设备，这些设备在室温下工作，可以取代当代晶体管技术执行的某些任务。
